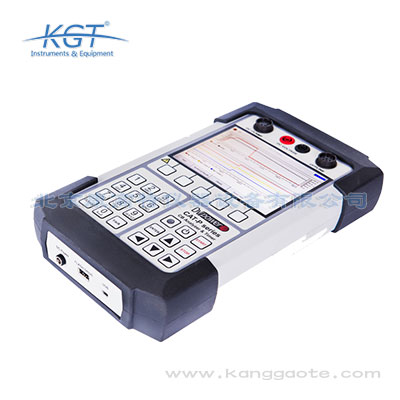

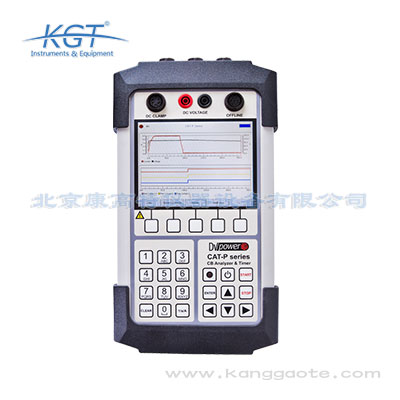

CAT-P手持式斷路器機械特性分析儀

品牌：瑞典DV POWER
分類：斷路器機械特性測試儀
應用領域：電網，電廠，
測試對象：斷路器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

CAT-P手持式斷路器機械特性分析儀特點：
?操作簡單方便
?重量輕
?在線測量（*分閘測試）
?離線測量（離線接口）
?主斷口三個時間通道（3*1）
?直流電壓測量
?直流電流測量
?觸摸屏色彩顯示 145 毫米（5.7 英寸）
?現場測試結果分析
?使用 DV-Win 軟件的測試結果分析
?外部和內部電源供應
CAT-P手持式斷路器機械特性分析儀

CAT-P提供了不同操作模式的簡單選擇：
?分閘（O）
?合閘（C）
?合閘 - 分閘（CO）
?分閘 - 合閘（O-C）
?合閘 - 分閘（C-O）
?分閘 - 合閘 - 分閘（O-C-O）
?*分閘（O）

CAT-P是一強大的診斷工具，可記錄和分析：
?分閘，合閘線圈狀態
?主斷口的操作時間
?輔助斷口狀態及其操作時間
?斷路器變電站蓄電池狀態
CAT-P可顯示眾多的測試數據和曲線結果（記錄曲線可重疊多達四條）。由此，通過對比已有的實驗結果*可以在現場快速分析出潛在的缺陷。

CAT-P手持式斷路器機械特性分析儀應用：
?斷路器的離線和在線測試
?3個主斷口的時間測量
?線圈電流測量
?以曲線的形式顯示電壓值，評估變電站電池狀態
?在線測量（*分閘監控測試）
CAT-P手持式斷路器機械特性分析儀-1

主斷口輸入
主斷口時間通道	3
每個通道檢測主斷口特性
合閘時	≤ 10 Ω
電阻接觸范圍	10 Ω – 5 kΩ （帶合閘電阻的斷路器）
分閘時	≥5 kΩ
計時測量分辨率	0.05ms -1s 測試時長（采樣率 20kHz） 0.1ms – 2s 測試時長（采樣率 10kHz）
斷路器操作	合閘（C）分閘（O）合閘 - 分閘（C-O）分閘 - 合閘（O-C）分閘 - 合閘 - 分閘（O-C-O）首次分閘測試用戶可選擇任意想要的測試順序
直流電流鉗
額定電流	± 300A（有效值）， ± 450A（峰值）
測量范圍	30/300A
頻率范圍	0-20KHz（-3dB）
交流電流鉗
測量范圍	0.05A——5 A（有效值）
精度	±3% ±1 mV ( 0.05 A -0.5 A),±1.5% ±1 mV (0.5 A - 1 A), ±1% (1 A - 5 A)
直流電壓測量
測量范圍	± 300V
精確度	±0.5% 讀數 ±0.5% 滿量程
保證精度	±1% 讀數 ±1% 滿量程
CAT-P 電源供應
電源	12V 直流 0.5A
輸入	90-264 V，交流電，50/60 Hz
內部電源供應	2*3.7 V, 2900mAh 可充電鋰離子電池 8 小時正常使用
顯示	觸屏、色彩顯示 145mm(5.7 英寸 ) 圖形和數字結果
適用標準
安裝類型	II
污染度	2
安全	LVD 2006/95/EC (CE Conform)EN 61010-1
電磁兼容性	第 2004/108/EC 符合 CE 標準； EN61362-1:2006 標準
CAN/CSA-C22.2 No. 61010-1, 第二版，包括修正 1
環境條件
運行溫度	-10 oC to + 55 oC / 14 oF to +131oF
保管 & 運輸	-40 oC to + 70oC / -40 oF to +158oF
濕度	5%-95% 相對濕度，無冷凝
