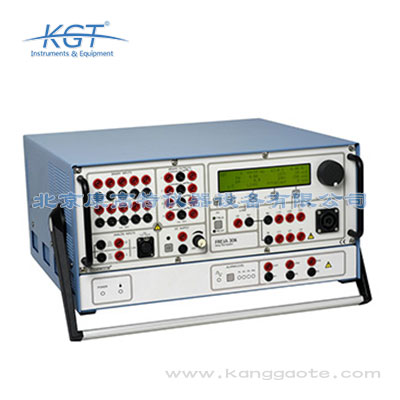

| 產品規格 FREJA 306 | |
| 在30分鐘的預熱時間后，規格適用于電阻負載，額定電壓供應和環境溫度+ 25°C±3°C（77°F±5.4°F）。 所有硬件數據均為滿量程值。規格如有更改，恕不另行通知。 | |
| 環境 | |
| 應用領域 | 用于高壓變電站和工業環境。 |
|
溫度 操作 儲存和運輸 濕度 |
0°C to +50°C (32°F to +122°F) -40°C to +70°C (-40°F to +158°F) 5% – 95% RH, non-condensing |
| 海拔高度 |
3000 m 全職周期可達2000米。 基于海拔大于2000米的內部過溫保護的占空比限制。 |
| CE-marking | |
|
EMC LVD |
2004/108/EC 2006/95/EC |
| General | |
| 主輸入（標稱） | 100 – 240 V AC, 50 – 60 Hz |
| 能量消耗 | 1200 VA + 1500 VA (max) |
| 尺寸 |
儀器 450 x 224 x 410 mm(17.7” x 8.8” x 16.1“) 運輸箱 610 x 345 x 660 mm(24” x 13.6” x 26”) |
| 重量 |
儀器 23 kg (50.7 lbs) 運輸箱 12 kg (26.4 lbs) |
| 顯示 | LCD |
| 可用語言 | English, French, German, Spanish,Swedish |
| 測量部分 | |
| 二進制輸入 | |
| 編號類型 | 10 Inputs (2 groups of 5 indepen-dent)干或濕接觸275 V DC，240 VAC響應時間補償 |
| 內部解析時間 | 50 μs |
| 電隔離 | 與放大器部分電隔離。 兩個電氣分離的組：1至5和6至10 |
| 最大測試時間 | 15264 h (636 days) |
| 范圍 | 分辨率 |
| 0 - 9.9 ms | 0.1 ms |
| 10 ms - 60 min | 1 ms |
| 1 h - 15264 h | 1 s |
| 直流電流輸入, 低電平 | |
| 測試范圍 | ±20 mA |
| 分辨率 |
SW 0.1 μA HW 0.6 μA |
| 不確定度 | 0.01% typical,0.03% guaranteed (= 6 μA) |
| 直流電壓輸入,低電平 | |
| 測試范圍 | ±10 V |
| 分辨率 |
SW 0.1 mV= HW 0.3 mV |
| 不確定度 |
0.01% typical, 0.03% guaranteed (= 3 mV) |
| AC /DC輸入電流測量，高電平 | |
| 測試范圍 | ±14 A DC, 10 A AC RMS |
| 不確定度 | DC <0.1%, AC <0.3% |
| AC /DC輸入電流測量，高電平 | |
| 測試范圍 | ±220 V DC, 150 V AC RMS |
| 不確定度 | DC <0.05%, AC <0.2% |
| 測量，內部生成值 | |
|
不確定度 電壓 AC / DC 電流 AC / DC |
<1% ±1digit <2% ±2digit |
| 進制輸出 |
|
| 數字類型 | 2 x 4 (NO & NC)零電位觸點，受控軟件 |
| 斷電容量 AC | 240 V AC, max 8 A, max load 2000 VA |
| 打破能力 DC | 275 V DC, max 8 A, max load 240 W |
| 低電平輸出(Rogowski option) | |
|
設定范圍 LLU LLI |
3 X 0...2 V RMS 3 X 0...2 V RMS |
| 最大輸出電流 | 5 mA |
| 不準確的決議 | <0.1% typ. (<0.2% guaranteed) |
| 失真 (THD+N)2) Max. | 250 μV |
| 產生時間 |
<0.05% typ. (<0.1% guaranteed) 5 minutes |
| 發電機部分 | |
| 電壓輸出 | |
|
范圍 4- 相 AC 1- 相 AC (L-L) DC(L-N) |
4 x 150 V 2 x 300 V 180 V |
|
功率 3- 相 AC 1- 相 AC (L-L) DC(L-N) |
3 x 82 VA at 150 V 1 x 140 VA at 300 V 87 W |
|
分辨率 SW HW |
10 mV 6.5 mV |
| 不確定度 3) ( 保證 ) | (±0.01% of range) + (±0.05% of reading) |
| 失真 (THD+N)4) | 0.02% typical (0.04% max) |
| 電流輸出 | |
| 標準輸出 – L1I, L2I, L3I | |
|
范圍 3- 相 AC 1- 相 AC 2) DC(L-N) 3-通道DC |
3 x 15 A 1 x 45 A 15 A - |
|
功率 3- 相 AC 1- 相 AC 2) DC(L-N) |
3 x 87 VA 1 x 250 VA 3 x 87 W(max) |
|
分辨率 SW HW |
1 mA 0.65 mA |
| 不確定度 3) ( 保證 ) | (±0.01% of range) + (±0.3% of reading) |
| 失真 (THD+N)4) | 0.1% typical (0.2% max) |
| 中斷輸出 – Ch1, Ch2, Ch3 | |
| 電壓瞬變 - | 抗擾度 2500 V 瞬態水平(to chassis) +工作電壓等級(255 V) |
| 工作電壓 | 255 V |
| 應用 | |
| 3- 相 AC( 每相 ) |
250 VA, 5 A < I ≤ 25 A 200 VA, 25 A < I ≤ 30 A 150 VA, 30 A < I ≤ 35 A |
| 1- 相 AC (3 ch. in parallel) |
750 VA, 15 A < I ≤ 75 A 600 VA, 75 A < I ≤ 90 A 450 VA, 90 A < I ≤ 100 A |
| 3-ch. DC 合規電 | 3 x ±20 A |
| 壓時間限制 | ≤50 Vrms |
| 連續 | 3 x 20 A, 150 VA (max) |
| 0.5 秒在 1 秒內反復熄滅 | 3 x 35 A |
| 分辨率 | 1.6 mA |
| 典型不確定度 |
< 0.3% (of reading), 0.5 A < I ≤ 35 A < 8 mA, 0 A < I ≤0.5 A |
| 相不確定度 | < ±0.2° |
| 失真 (THD+N) 6) | < 0.4% typical |
| 發電機，一般 | |
| 頻率范圍 |
|
| 連續信號 | DC – 2000 Hz |
| 瞬態信號 | DC – 3.5 kHz |
| 頻率分辨率 | 1 mHz |
| 頻率不確定度 | 0.01% |
| 相角范圍 | 0 – 360° |
| 相位分辨率 | 0.1° |
| 相位不確定度 | ±0.1° |
| 連接（放大器輸出） | 4 mm可堆疊安全插頭或8針放大器多功能插孔 |
| 所有七臺發電機在振幅和相位上均可連續獨立調節。不需要切換范圍。 所有的電流和電壓輸出都是完全過載和短路保護，可以防止外部高壓瞬態信號和過熱。 | |
| 注意 允許連續生成高直流電流（12-15 A），需要0.2歐姆的最小負載阻抗。 對于較低的負載阻抗，例如 短路時間限制在1分鐘。 | |
| 直流輔助電壓輸出 | |
| 范圍 | 20 – 210 V DC |
| 輸出功率 | 75 W at 210 V |
