電壓輸入范圍

S1-568, S1-1068： 90 - 264 V rms, 50/60 Hz, 100 A

S1-1568： 90 - 264 V rms, 50/60 Hz, 200 A

電池

11.1 V, 5.2Ah 符合IEC62133:2003標準(S1-1568 有2個電池)

電池容量

S1-568： 通常情況下能在5 kV，100 MΩ負載下持續6個小時

S1-1068： 通常情況下能在10 kV，100 MΩ負載下持續4.5個小時

S1-1568： 通常情況下能在15 kV，100 MΩ負載下持續4.5個小時

充電時間

深充電2.5小時，正常充電2小時

30分鐘快速充電

充電完成后，在 5kV、100 MΩ負載下持續測試1個小時

測試電壓

250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL

用戶自定義測試電壓

40 V到1 kV，10 V每步

1 kV到5kV，25 V每步

5 kV到15 kV，25 V每步

輸出電壓精度

+ 4 %, - 0 %, ±10 V （1 GΩ，0°C 至 30°C)

測試電阻精度

S1-568 10 kΩ 至 15 TΩ

S1-1068 10 kΩ 至 35 TΩ

S1-1568 10 kΩ 至 35 TΩ

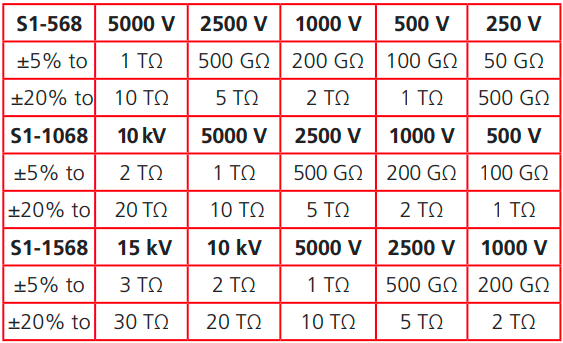

測試電阻精度 (23 °C)

精度由 1 MΩ 至：

屏蔽性能

在100 MΩ負載下屏蔽500 kΩ漏電阻產生1%的測試誤差

模擬顯示范圍

100 kΩ 至 10 TΩ

數字顯示范圍

10 kΩ 至 35 TΩ

短路電流

6 mA

絕緣警報

100 kΩ 至 10 GΩ

電容充電，電池供電

5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF

電容充電，電源供電

5 kV， < 1.5 s / μF，10 kV， < 2.7s / μF，15 kV， < 4 s / μF

電容放電

5 kV 至 50 V : < 120 ms/μF

10 kV 至 50 V: < 250 ms/μF

15 kV 至 50 V: < 3500 ms/μF

電容范圍 （>500V）

S1-568 10 nF 至 25 μF

S1-1068 10 nF 至 25 μF

S1-1568 10 nF 至 50 μF

電容精度 (23 °C)

10 nF 至 10 μF : ±10% ±5 nF

電流測試量程

0.01 nA 至 8 mA

電流測量精度 (23 °C)

所有電壓下±5% ±0.2 nA干擾抑制：
S1-568 1200 V至5 kV下8 mA
S1-1068 2560 V至10 kV下8 mA
S1-1568 2800 V至15 kV下8 mA

軟件濾波器

4種濾波器選擇10 s, 30 s, 100 s, 200 s

電壓表量程

30 V 至 660 V ac或dc,45 Hz – 65 Hz

電壓表精度

± 3%, ± 3V

計時范圍

最大99分59秒,最小15秒

內存容量

11個小時每5s不間斷記錄

測量領域

IR, IR(t), DAR, PI, SV, DD,升壓測試

接口

B型USB，藍牙

實時輸出

USB，1 讀數/秒（電壓、電流和電阻）

遠程控制

通過USB電纜實現環境狀況

海拔

S1-568, S1-1068: 3000 m；S1-1568: 4000 m

操作溫度

-20 °C 至 50 °C

儲藏溫度

-25 °C 至 65 °C

濕度

90%RH@40 °C 不凝結

保護等級

IP65（蓋子合上時），IP40（蓋子打開時）

總體規格

Safety

符合IEC 61010-1

CATIV 600 V 至 3000 m (5 kV, 10 kV型號)

CATIV 1000 V 至 4000 m (15 kV型號)

EMC

符合IEC61326-1標準

大小

285 mm x 181 mm x 315 mm (5 kV & 10 kV型號)
305 mm x 194 mm x 360 mm (15 kV型號)

重量

4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV型號)
